پس از یک زلزله، مهندس ساختمان دیگر یک طراح ساده نیست؛ او یک «پزشک قانونی سازه» است که باید بین حیات (تعمیر) و ممات (تخریب) یک بنا قضاوت کند. نشریه ۹۱۲ سازمان برنامه و بودجه، یک پروتکل مهندسی ایران برای این قضاوت سرنوشت‌ساز است.

در این مقاله بیشتر با این نشریه و آخرین استانداردهای جهانی بهسازی سازه آشنا می‌شویم.

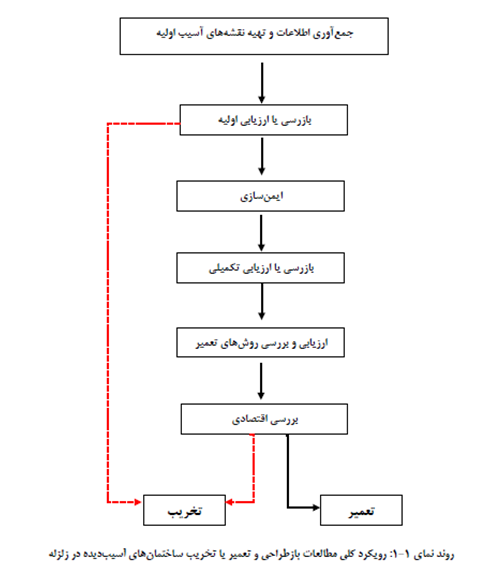

هدف از مطالعه ساختمان آسیب‌دیده چیست؟

هدف اصلی این راهنما، ارائه یک روش ارزیابی منسجم برای ساختمان‌های آسیب‌دیده و تدوین طرح‌های بازطراحی و تعمیر بر اساس اهداف عملکردی مشخص است. این ضابطه تلاش می‌کند خلأ بزرگ بین «بازرسی چشمی» و «طراحی دقیق مقاوم‌سازی» را پر کند.

هدف نهایی، بازگرداندن ساختمان به چرخه‌ی بهره‌برداری است، به گونه‌ای که نه تنها بارهای ثقلی، بلکه بارهای جانبی زلزله‌های آتی را نیز طبق ضوابط بهسازی تحمل کند. این نشریه برای ساختمان‌های بتنی و فولادی تا ۲۰ متر (حدود ۶ طبقه) و بنایی تا ۱۰ متر (۳ طبقه) کاربرد مستقیم دارد.

فیلتر اول؛ معیار ماندگار (Δres) برای حکم اعدام سازه

اولین و فنی‌ترین گام، تعیین تکلیف ساختمان بر اساس «تغییر شکل ماندگار نسبی طبقه» است. اگر سازه بیش از حد مجاز کج شده باشد، هزینه‌ی بازگرداندن سختی اولیه، از نوسازی بیشتر خواهد بود.

تحلیل فرمولی تصمیم‌گیری:

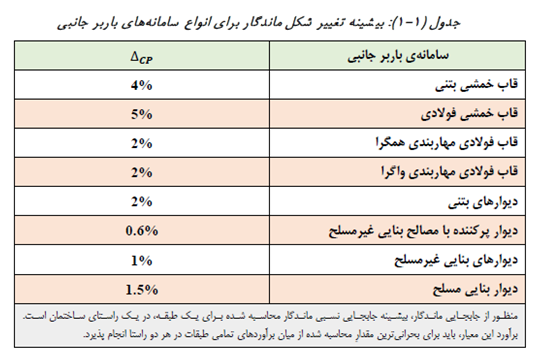

طبق جدول ۱-۱، اگر بیشینه تغییر شکل ماندگار نسبی طبقه (Δres) از حد آستانه فروریزش (Δcp) فراتر رود، تخریب توصیه می‌شود:

این محاسبات به مهندس اجازه می‌دهد با قطعیت ریاضی به کارفرما اثبات کند که آیا تعمیر ساختمان توجیه فنی دارد یا خیر.

ایمنی موقت؛ مدیریت ریسک در “ساعت طلایی” پس از زلزله

پیش از ورود تیم بازرسی به داخل ساختمان، باید «ایمن‌سازی موقت» انجام شود. این مرحله برای جلوگیری از فرو ریزش ناگهانی در اثر پس‌لرزه‌ها حیاتی است.

پروتکل اجرایی:

• شمع‌بندی (Shoring): استفاده از شمع‌های فلزی با ارتفاع قابل تنظیم برای انتقال بارهای ثقلی از اعضای آسیب‌دیده به سیستم‌های پشتیبان.

• پاکسازی بخش‌های سست: حذف میانقاب‌های شکسته، نماهای سنگی لرزان و سقف‌های کاذب سست که خطر سقوط دارند.

• کنترل بارگذاری: ممنوعیت تجمع نخاله‌های تعمیراتی یا مصالح سنگین در طبقاتی که ظرفیت باربری‌شان کاهش یافته است.

کارنامه ساختمان؛ امتیازدهی کمی به خسارت (Building Card)

نشریه ۹۱۲ در پیوست ۲، سیستمی به نام «کارنامه ساختمان» را برای ارزیابی کمی معرفی می‌کند. در این کارنامه، چهار پارامتر کلیدی وزن‌دهی می‌شوند:

۱. تغییر مکان ماندگار: بررسی انحراف هندسی ستون‌ها.

۲. آسیب اجزای غیرسازه‌ای: سطح ترک‌خوردگی در دیوارها و جداکننده‌ها.

۳. آسیب سیستم باربر جانبی: شکستگی جوش‌ها یا ترک‌های مورب بتن.

۴. آسیب سیستم باربر ثقلی: کمانش ستون‌ها زیر وزن سقف.

حاصل‌جمع این امتیازات عددی به نام نمره ساختمان را به دست می‌دهد. اگر نمره ساختمان از حد مجاز (مثلاً ۱۰۰ برای ساختمان‌های با اهمیت متوسط) کمتر باشد، تعمیر گزینه معقولی است.

تطبیق مشاهدات میدانی با مدل تحلیلی و چالش‌های بازرسی بازطراحی و تعمیر سازه‌های لرزه‌دیده

ارزیابی سنتی و چشمی، اولین لایه از شناخت آسیب‌های سازه است، اما اتکای صرف به آن می‌تواند گمراه‌کننده باشد. یک ارزیابی جامع، نیازمند ایجاد ارتباط و کالیبراسیون دقیق میان اطلاعات تحلیلی (مدل‌سازی رایانه‌ای) و مشاهدات میدانی (بازرسی چشمی) است.

۱. هم‌پوشانی محاسبات با واقعیت میدانی

اگر مدل‌سازی و محاسبات نرم‌افزاری بتوانند اجزای بحرانی سازه و الگوی آسیب‌های پیش‌بینی‌شده را با دقت بالا شناسایی کنند و این نتایج توسط آسیب‌های واقعی موجود در سایت تأیید شوند، نشان‌دهنده دقت بالای مدل تحلیلی است. در چنین شرایطی، نیاز به انجام آزمون‌ها و بازرسی‌های تخریبیِ گسترده و هزینه‌بر به حداقل می‌رسد.

۲. چالش محدودیت دسترسی به مناطق بحرانی

در بسیاری از سازه‌های آسیب‌دیده، اجزای کلیدی و نقاط بحرانی واقع در مسیر انتقال بار (مانند چشمه‌های اتصال تیر به ستون یا پای ستون‌ها) پشت عناصر غیرسازه‌ای، دیوارهای برشی یا نازک‌کاری پوشانده شده‌اند و امکان بازدید چشمی مستقیم از آن‌ها وجود ندارد.

در این شرایط، مهندس ارزیاب موظف است برای رفع این محدودیت، از روش‌های مکمل غیرمخرب (NDE) (مانند اسکن اولتراسونیک یا ردیابی میلگرد) یا در صورت لزوم، روش‌های مخرب موضعی (پیکرتراشی و شکافتن پوشش) استفاده کند تا از سلامت گره‌های حیاتی سازه اطمینان حاصل نماید.

بازرسی تخصصی؛ در جستجوی “بیماری‌های پنهان” سازه

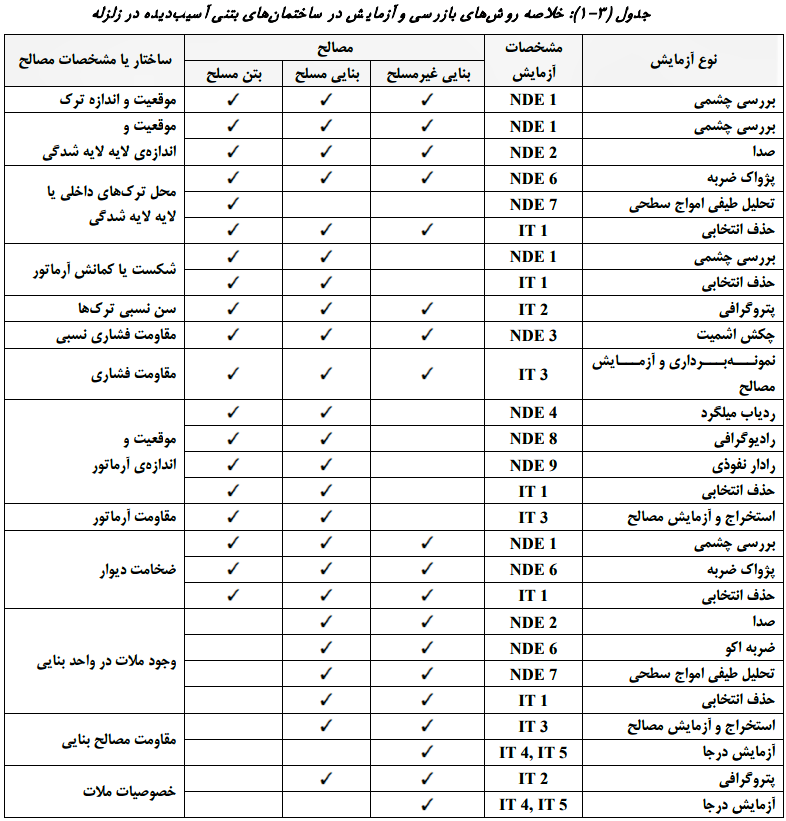

برای یک بازطراحی دقیق، مهندس نیاز به داده‌های واقعی از مقاومت مصالح دارد. نشریه ۹۱۲ استفاده از دو دسته آزمایش را الزامی می‌داند:

الف) آزمون‌های غیرمخرب (NDE):

• چکش اشمیت: برای برآورد مقاومت فشاری نسبی بتن در نقاط مختلف.

• اولتراسونیک (UPV): شناسایی حفرات و گسیختگی‌های داخلی بتن.

• ردیاب میلگرد (Covermeter): تعیین موقعیت و قطر دقیق آرماتورهای مدفون.

ب) آزمون‌های مخرب (IT):

• مغزه‌گیری (Coring): استخراج نمونه بتن برای تعیین مقاومت فشاری دقیق در آزمایشگاه.

• آزمون کشش میلگرد: بررسی تسلیم‌شدگی میلگردها پس از تجربه کرنش‌های پلاستیک زلزله.

استراتژی تعمیر سازه‌های فولادی؛ احیای اتصالات

در سازه‌های فولادی، اتصال گلوگاه اصلی است. اصلاح اتصالاتی که دچار تسلیم، کمانش یا شکستگی جوش شده‌اند الزامی است.

مدل‌سازی با ضرایب اصلاحی (λ):

سختی ( K) و مقاومت ( Q) اعضای تعمیر شده نباید با مقدار اولیه یکسان فرض شود. طبق ضوابط، باید از ضرایب کاهشی استفاده کرد:

که در آن λ بر اساس کیفیت اجرا و شدت آسیب بین ۰.۶ تا ۰.۹ متغیر است.

روش‌های اجرایی:

• تعمیر جوش: حذف جوش شکسته با سنگ‌زنی و اجرای مجدد با الکترودهای دارای چقرمگی بالا مانند E7018.

• تقویت تیر: اضافه کردن ورق‌های پوششی (Cover Plates) به بال تیر برای افزایش ممان اینرسی.

کالبدشکافی بتن مسلح؛ از تزریق اپوکسی تا ژاکتینگ

سازه‌های بتنی با پدیده‌هایی مثل قلوه‌کن شدن (Spalling) و کمانش میلگرد مواجه می‌شوند.

دسته‌بندی و درمان ترک‌ها:

• سطح ۱ (ترک‌های کمتر از ۲ میلی‌متر): تزریق رزین اپوکسی تحت فشار برای بازگرداندن پیوستگی بتن.

• سطح ۲ (خردشدگی پوشش): استفاده از ملات‌های بدون انقباض (Non-shrink Grout) و ترمیم موضعی.

• سطح ۳ (کمانش میلگرد): تخریب موضعی، جایگزینی میلگرد با وصله مکانیکی و اجرای ژاکت بتنی یا فلزی برای محصورشدگی.

تکنولوژی پیشرفته FRP؛ زره‌پوش کردن ستون‌ها

دورپیچ کردن ستون با پلیمرهای تقویت‌شده با الیاف (FRP) باعث ایجاد فشار جانبی شده و مقاومت فشاری را ارتقا می‌دهد. این روش به ویژه برای اصلاح ضعف‌های برشی در ستون‌های کوتاه که در زلزله دچار ترک‌های قطری شده‌اند، بی‌رقیب است.

ساختمان‌های بنایی؛ پاشنه آشیل لرزه‌ای و راهکار شاتکریت

ساختمان‌های بنایی به دلیل رفتار ترد، بیشترین تلفات را دارند. روش «بتن پاششی» یا شاتکریت (Shotcrete) به عنوان روشی برای بهتر کردن عملکرد اعضا پیشنهاد می‌شود.

فرآیند فنی شاتکریت:

۱. نصب شبکه مش فولادی در دو طرف دیوار.

۲. اتصال دو لایه مش با استفاده از بولت‌های عبوری از ضخامت دیوار.

۳. پاشش بتن با عیار سیمان حداقل ۳۰۰ کیلوگرم بر مترمکعب و ضخامت حداقل ۲۵ میلی‌متر.

این لایه بتنی، دیوار بنایی را به یک دیوار برشی کامپوزیت تبدیل کرده و انسجام کل ساختمان را تضمین می‌کند.

کاهش تقاضا؛ جراحی هوشمندانه به جای تقویت کورکورانه

گاهی به جای تقویت تک‌تک اعضا، بهتر است فشار زلزله را بر ساختمان کم کنیم:

• سبک‌سازی: حذف طبقات اضافی یا جایگزینی دیوارهای سنگین با پانل‌های سبک.

• میراگرها (Dampers): نصب وسایل اتلاف انرژی برای جذب ضربه زلزله.

• جداساز لرزه‌ای: نصب بالشتک‌های الاستومری در تراز پایه برای قطع مسیر انتقال ارتعاش از زمین به سازه.

سطوح عملکرد؛ هدف فنی ما کجاست؟

هر طرح تعمیری باید به یک «مقصد فنی» برسد. سطوح عملکردی عبارتند از:

• قابلیت استفاده بی‌وقفه (IO): مناسب برای مراکز حیاتی مانند بیمارستان‌ها؛ سازه باید بدون وقفه سرویس دهد.

• ایمنی جانی (LS): متداول‌ترین هدف؛ سازه آسیب می‌بیند اما جان کسی به خطر نمی‌افتد.

• آستانه فروریزش (CP): حداقل سطح ایمنی؛ سازه فقط از سقوط کامل محافظت می‌شود.

تحلیل اقتصادی؛ خط قرمز ۷۰ درصد برای کارفرمایان

مهندس طراح موظف است طبق ماده ۱-۸-۲، گزارش توجیه اقتصادی تهیه کند.

قانون طلایی: اگر هزینه تعمیر و مقاوم‌سازی بیش از ۶۰ تا ۷۰ درصد هزینه نوسازی ساختمان باشد، تعمیر دیگر توجیه ندارد و تخریب گزینه برتر است.

در این محاسبات باید هزینه‌های غیرمستقیم (مانند توقف فعالیت یک هتل یا کارخانه) نیز به عنوان ضرر اقتصادی لحاظ شود.

🚀 رویکردهای نوین ۲۰۲۶ در بازطراحی و ارزیابی لرزه‌ای (تحولات بین‌المللی)

علاوه بر الزامات نشریه ۹۱۲، مراجع جهانی نظیر FEMA P-58 و دستورالعمل‌های به‌روز ASCE 41، تحولات چشمگیری را در سال‌های اخیر برای بهسازی و ارزیابی لرزه‌ای معرفی کرده‌اند:

۱. بازرسی هوشمند با اسکن لیزری (LiDAR) و پهپادها

امروزه در نوسازی و بازطراحی سازه‌های لرزه‌دیده، استفاده از فوتوگرامتری پهپادی و ابر نقاط (Point Cloud) ناشی از اسکن لیزری، جایگزین روش‌های دستی شده است. این فناوری‌ها مدل سه بعدی دقیق سازه آسیب‌دیده را تهیه کرده و تمامی ترک‌ها و انحرافات طبقات را با دقت میلی‌متری محاسبه می‌کنند.

۲. پایش سلامت سازه با سنسورهای IoT (Structural Health Monitoring)

نصب سنسورهای بی‌سیم پایش لرزه‌ای (Inclinometers & Accelerometers) بلافاصله پس از زلزله، نرخ تغییر جابه‌جایی و پایداری سازه را در حین وقوع پس‌لرزه‌ها به‌صورت زنده به مهندسان گزارش می‌دهد.

۳. مصالح نوین ترمیمی (Self-Healing & ECC)

استفاده از کامپوزیت‌های سیمانی انعطاف‌پذیر (Engineered Cementitious Composites – ECC) با قابلیت شکل‌پذیری بسیار بالا و بتن‌های خودترمیم‌شونده حاوی میکروکپسول‌های رزین، در حال جایگزینی ملات‌های سنتی ترمیم بتن هستند.

📊 جدول مقایسه روش‌های ارزیابی و تصمیم‌گیری بازطراحی سازه

پارامتر ارزیابی	ارزیابی سنتی / چشمی	ارزیابی بر اساس نشریه ۹۱۲	رویکرد نوین بین‌المللی (۲۰۲۶)
ابزار سنجش	متر و شاقول، معاینه ظاهری	چکش اشمیت، UPV، مغزه‌گیری، کارنامه ساختمان	اسکنر LiDAR، پهپاد، سنسورهای بی‌سیم IoT
مبنای تصمیم‌گیری	حدس و تجربه مهندس	محاسبه Δres و نمره عددی آسیب	ارزیابی ریسک بر مبنای احتمالات (FEMA P-58)
سرعت ارزیابی	کند و غیردقیق	متوسط و قاعده‌مند	بسیار سریع، هوشمند و دقیق
دقت پیش‌بینی پس‌لرزه	بسیار پایین	محدود	تحلیل زنده رفتار دینامیکی سازه

سخن نهایی برای مهندسان و کارفرمایان

ساختمان لرزه‌دیده، یک موجود زنده است که زخم‌هایش را در قالب ترک‌ها و تغییر شکل‌ها به ما نشان می‌دهد. تعمیر اصولی، هرگز با گچ و رنگ انجام نمی‌شود. تعمیر واقعی، آمیزه‌ای از ارزیابی دقیق (NDE)، تحلیل مدل ریاضی و اجرای تخصصی است.

فراموش نکنید: تغییر شکل ماندگار، زبان گویای پایداری سازه است؛ قبل از هر تصمیمی، این زبان را با ابزارهای دقیق مهندسی ترجمه کنید.
